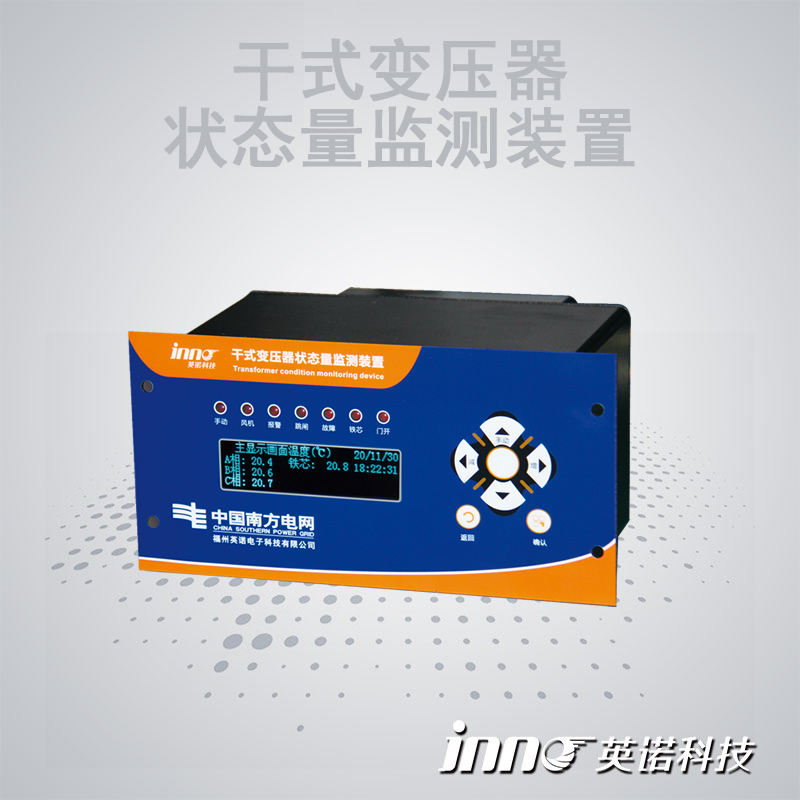

干式變壓器狀態量監測裝置是一款專為南方電網定制的干變溫控器;
產品特點:抗擾能力強、防護等級高、功能齊全、OLED菜單式液晶界面、設置簡單便捷;
具有可靠的EMC,EMI性能。
產品詳細資料和價格聯系電話:18650784361
以下為標準參數,具體可根據客戶需求定制化
行業需求技術指標
指標 | 具體參數 |
工作電源 | AC220V/DC220V;(-15%~+10%) |
工作頻率 | 50Hz或60Hz(±2Hz)(交流工作電源) |
測溫范圍 | -40.0℃~200℃; |
分 辨 率 | 0.1℃ |
測量精度 | ±1%FS(溫控器0.5級;傳感器B級) |
控制誤差 | ≤±0.5℃ |
安裝方式 | 嵌入式; |
防護等級 | IP65 |
控制觸點容量 | 5A/AC250V; |
風機觸點容量 | 6A/AC250V(COSφ=0.4); |
溫度補償范圍 | -20.0℃ ~ +20.0℃ |
測溫路數 | 最 大 4 路; |
工作環境 | 環境溫度:-25℃~+80℃? ? 環境濕度:≤95%(25℃) |
質量體系 | ISO9001:2015國際質量管理體系認證 |
生產標準 | JB/T7631-2016《變壓器用電子溫控器》行業標準 |
檢驗標準 | IEC61000-4:1995 國際標準;GB/T17626-2008《電磁兼容試驗和測量技術》標準 |
基本功能 |
提供三路繞組測溫;自動/手動啟停冷卻風機功能;各通道顯示值數字補 償功能;OLED液晶顯示;LED顯示燈;操作鍵盤;時鐘功能; |
提供黑匣子功能,能記錄10次掉電時的溫度數據、歷史最高溫度、時間、 狀態; |
提供變壓器柜門打開報警功能; |
提供1對超溫報警觸點(常開); |
提供1對超溫跳閘觸點(常開); |
提供1對溫控器故障報警觸點(常開); |
提供以太網通訊功能(MODBUS-TCP協議),通訊帶時標,可接收對時; |
附加功能( 附加選項功能 ) |
F:提供RS485通訊功能(MODBUS-RTU 協議),通訊帶時標,可接收對時; |
I:鐵芯測溫功能,提供1對鐵芯測溫報警觸點(常開); |
E:提供4路4-20mA模擬電流輸出功能; |
L:風機故障判斷功能,提供1對風機故障報警觸點(常開); |
干式變壓器狀態量監測裝置特點
防護等級為IP65。
工作環境溫度:﹣25~+80℃
觸點輸出容量大。
溫控器使用ARM體系架構的CPU,數據處理能力強、系統穩定。
OLED液晶屏幕、數字與中文顯示、按鍵操作、LED信號指示顯示。
溫控器的電路板設計理念為模塊化設計,強弱電分離,避免空間串?dāng)_。
溫控器內含時鐘芯片、帶時標歷史數據存儲。
RS485通訊功能,通訊協議是國際開放的標準規約Modbus-RTU。
以太網通訊功能,通訊協議是國際開放的標準規約Modbus-TCP。
